皮帶除鐵器的構造，皮帶除鐵器廣泛用語冶金、礦山、選煤廠、電廠、陶瓷、玻璃、水泥、建材、化工、食品及飼料加工行業，在新興的垃圾處理工業中，也需要除鐵器回收廢物中的鋼鐵。除鐵器已在各大型鋼鐵企業，以及金屬礦山、電廠、輕工、耐火材料等行業使用，并發揮巨大的作用。 除鐵器適用于各行業輸料除鐵，可實現連續不斷的吸、棄鐵。被皮帶輸送機輸送的散狀物料，通過安裝在尾部支架上的磁選機(即旋轉的直流磁鐵)時，物料中的鐵磁雜物被吸，由棄鐵膠帶將鐵磁雜物拽至電動滾筒卸下，達到自動除鐵的目的。

一、皮帶除鐵器的構造

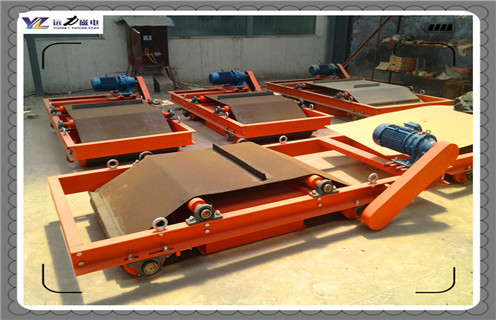

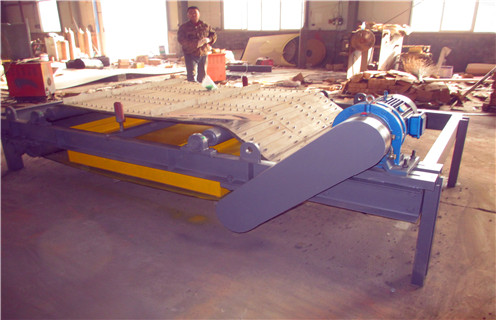

1、帶式永磁除鐵器從結構方面看主要包括電機，機架，主、從動滾筒，托輥，皮帶(帶有刮條)以及永磁系幾個部分。

2、在除鐵器運行的時候，主、從動滾筒及托輥在電機的驅動下帶動皮帶繞著永磁系運轉。永磁系在不銹鋼箱中安置并通過軛鐵在機架上固定。軛鐵要求有足夠的厚度，其厚度應確保軛鐵有通過整個磁系磁通的能力，厚度的大小一般在20-150毫米。

3、組成永磁系的是以釹鐵硼為材料制成的磁塊，其跟軛鐵所構成了特殊的磁路，使得磁系在同樣的懸掛高度及場強條件下的透磁深度更深，磁場有著更大的有效吸附面積，并且都集中于除鐵器的下方，能夠降低漏磁情況的發生幾率，避免鐵件被吸附到除鐵器旁邊的情況。

4、這種除鐵器設備的主動和從動滾筒均緊靠著永磁系的兩側位置，且主動和從動滾筒的直徑都在200-325毫米，這樣一來整個除鐵器從結構上來看更為緊湊合理，能適應更多的安裝場合。
