一、 永磁除鐵器說明書概述
RCYB系列懸掛式永磁除鐵器是一種結構簡單，使用方便，無需維修，運行可靠，成本低，效果良好的磁分離裝置，它由磁系、殼體等部分組成，是環保、高效節能型除鐵設備。永磁除鐵器主要應用于各種皮帶運輸機，懸掛在落料端或皮帶中部從而達到除鐵的目的。用于水泥行業、化工、煤炭、小型礦山、建筑材料、木材加工、鑄造型砂處理以及其它物料中的除鐵，并能夠保證下道工序順利進行。
二、永磁除鐵器結構及工作原理
永磁除鐵器的磁源采用鐵氧體和釹鐵硼高性能強磁材料組成復合磁系，它產生的磁場強度高，磁場深度大，使用年限長，磁極組均布在工作面組成平面磁系。永磁除鐵器懸掛在皮帶運輸機一端(見安裝示意圖)，當鐵磁性物質經過永磁鐵下方時，磁性物料(鐵雜物)就牢固吸附在永磁除鐵器上，而非磁性物料就掉落在所需的工作位置上，從而達到了除鐵的目的。

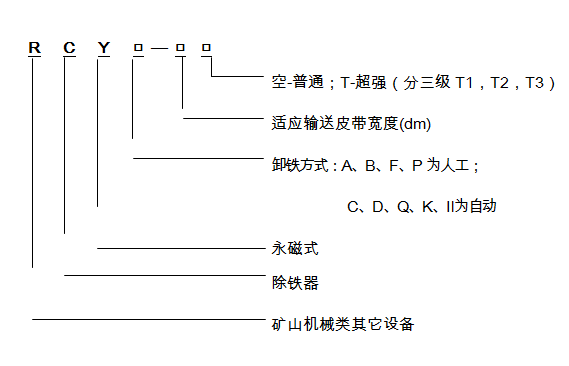

三、永磁除鐵器名稱及規格說明

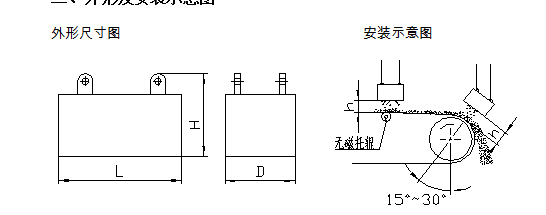

三、永磁除鐵器外形及安裝示意圖
四、永磁除鐵器型號及其參數
 項目 參數型號 |
適應帶寬 (mm) |
懸掛高度 ≤mm |
適應帶速 ≤m/s |
物料厚度 ≤mm |
重量 (kg) |
外形尺寸 (L×W×H)mm |
||
| L | D | H | ||||||
| RCYB-4 | 400 | 125 | 4.5 |
60 | 115 | 400 | 300 | 230 |
| RCYB-4-1 | 400 | 75 | 30 | 65 | 400 | 250 | 140 | |
| RCYB-5 | 500 | 150 | 90 | 206 | 500 | 350 | 260 | |
| RCYB-5-1 | 500 | 100 | 50 | 96 | 500 | 260 | 160 | |
| RCYB-6 | 600 | 175 | 120 | 295 | 600 | 450 | 280 | |
| RCYB-6-1 | 600 | 130 | 60 | 158 | 600 | 350 | 180 | |
| RCYB-6.5 | 650 | 200 | 150 | 450 | 650 | 600 | 300 | |
| RCYB-8 | 800 | 250 | 200 | 680 | 950 | 950 | 380 | |
| RCYB-8-1 | 800 | 300 | 150 | 550 | 800 | 600 | 300 | |
| RCYB-10 | 1000 | 350 | 250 | 1180 | 1100 | 1000 | 380 | |
| RCYB-12 | 1200 | 300 | 1670 | 1300 | 1340 | 420 | ||
| RCYB-14 | 1400 | 400 | 350 | 2350 | 1500 | 1500 | 420 | |
| RCYB-16 | 1600 | 450 | 400 | 2850 | 1750 | 1750 | 460 | |
| 型 項目 號 參數 |
適應帶寬 mm |
額定吊高 mm |
磁場強度 mT |
適應帶速 ≤m/s |
重量 kg |
|
| RCY8-6.5 | T1 | 650 | 200 | 90 | 4.5 | 450 |
| T2 | 120 | 500 | ||||
| T3 | 150 | 550 | ||||
| RCYB-8 | T1 | 800 | 250 | 90 | 680 | |
| T2 | 120 | 730 | ||||
| T3 | 150 | 780 | ||||
| RCYB-10 | T1 | 1000 | 300 | 90 | 1180 | |
| T2 | 120 | 1230 | ||||
| T3 | 150 | 1280 | ||||
| RCYB-12 | T1 | 1200 | 350 | 90 | 1670 | |
| T2 | 120 | 1720 | ||||
| T3 | 150 | 1770 | ||||
| RCYB-14 | T1 | 1400 | 400 | 90 | 2350 | |
| T2 | 120 | 2400 | ||||
| T3 | 150 | 2450 | ||||
